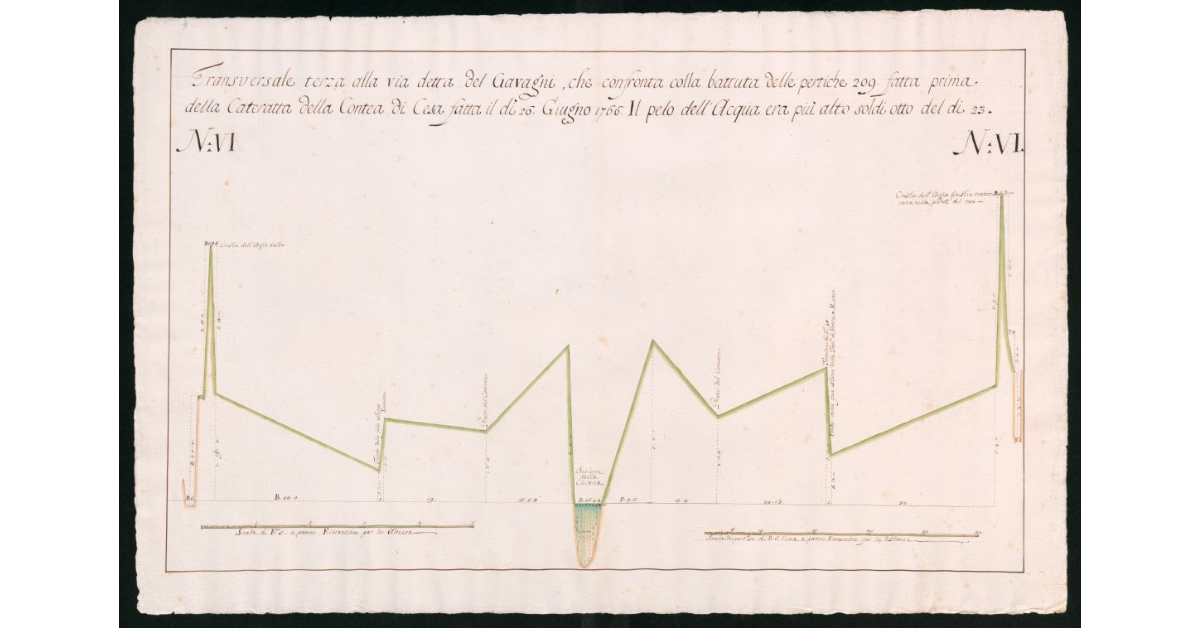

Nella tavola è raffigurata la sezione trasversale del canale Maestro della Chiana sotto il porto di Broglio (Brolio), che mostra l’andamento del fondo e il livello delle acque. Il documento è conservato al’interno del cannone 21 insieme alle cc. 26a, 26b, 26c, 26d, 26e, 26g, 26h.
Archivio di Stato di Firenze (6487 mappe)
Provenienza
Raccolta
Casella II
N° filza / volume
2
N° carta
26f
Autori
Autore:
- Anonimo (autore)
Descrizione fisica
Supporto
carta
Tecnica
china e acquerello
Dimensioni
altezza 477 mm, larghezza 739 mm
Orientamento
assente
Scala
Scala grafica
braccia 12 a panno fiorentine
Unità di misura
braccio fiorentino
Scala numerica
1:2.900
Note
Compilatore
Cinzia Bartoli
