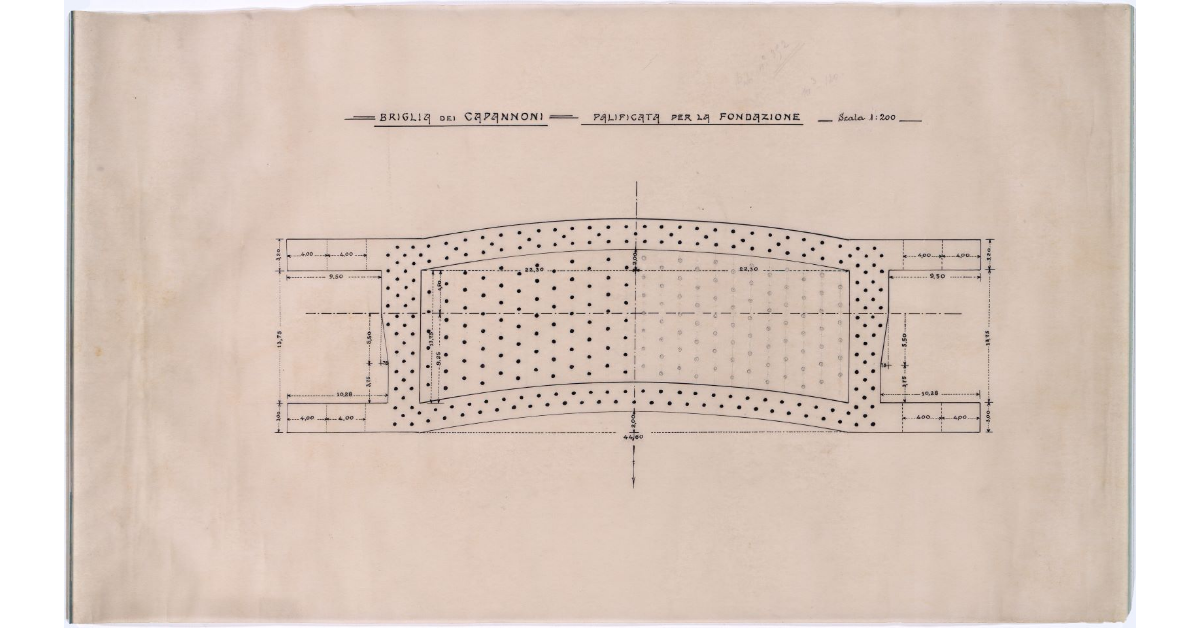

Sono raffigurate le piante e sezioni per i lavori di consolidamento delle briglie dei Capannoni e degli Ortali sul Canale Maestro della Chiana. Briglia degli Ortali: Sezione trasversale; Pianta; Sezione longitudinale; Sezioni delle murature; Difesa a valle e Planimetria. Briglia dei Capannoni: Prospetto da valle; Pianta; Rinterro alla spalla destra.
Archivio di Stato di Arezzo (403 mappe)
Provenienza
Raccolta
Valdichiana
N° filza / volume
28
N° carta
50
Autori
Descrizione fisica
Supporto
carta lucida
Tecnica
china
Dimensioni
altezza 350 mm, larghezza 2.030 mm
Orientamento
assente
Scala
Scala grafica
1:200
Unità di misura
metro
Scala numerica
1:200
Note
Compilatore
Cinzia Bartoli
