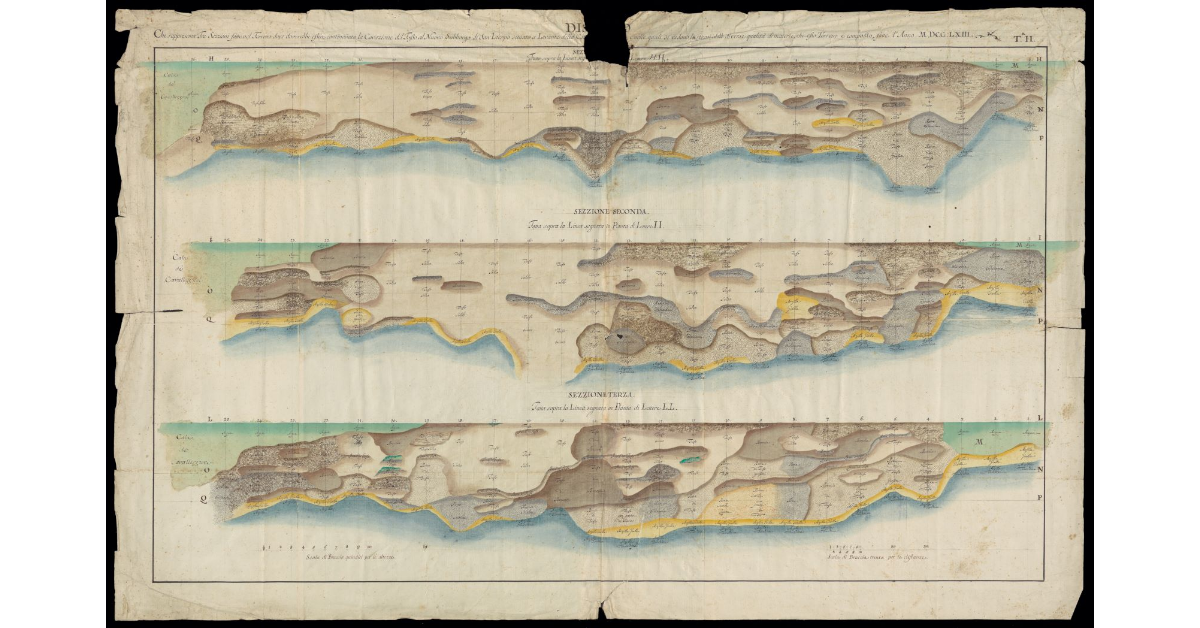

La figura costituisce la Tavola III di una serie: in due sezioni fatte sopra altrettante linee e in un taglio, rappresenta l’area costiera a sud di Livorno fra il Forte dei Cavalleggeri e il Lazzaretto di San Jacopo (scelta per la costruzione del nuovo Sobborgo), luoghi collegati con la città (e precisamente con il Lazzaretto di San Rocco) mediante il fosso navigabile: in questa area, insieme con l’omonimo sobborgo, viene progettato anche il canale navigabile perpendicolare al litorale per comunicazione diretta con il mare, con determinazione dei vari tipi di suolo ivi presenti: varie argille, varie rene, brecce e vari tufi. Figura analoga è al n. 269/2 dello stesso fondo.
