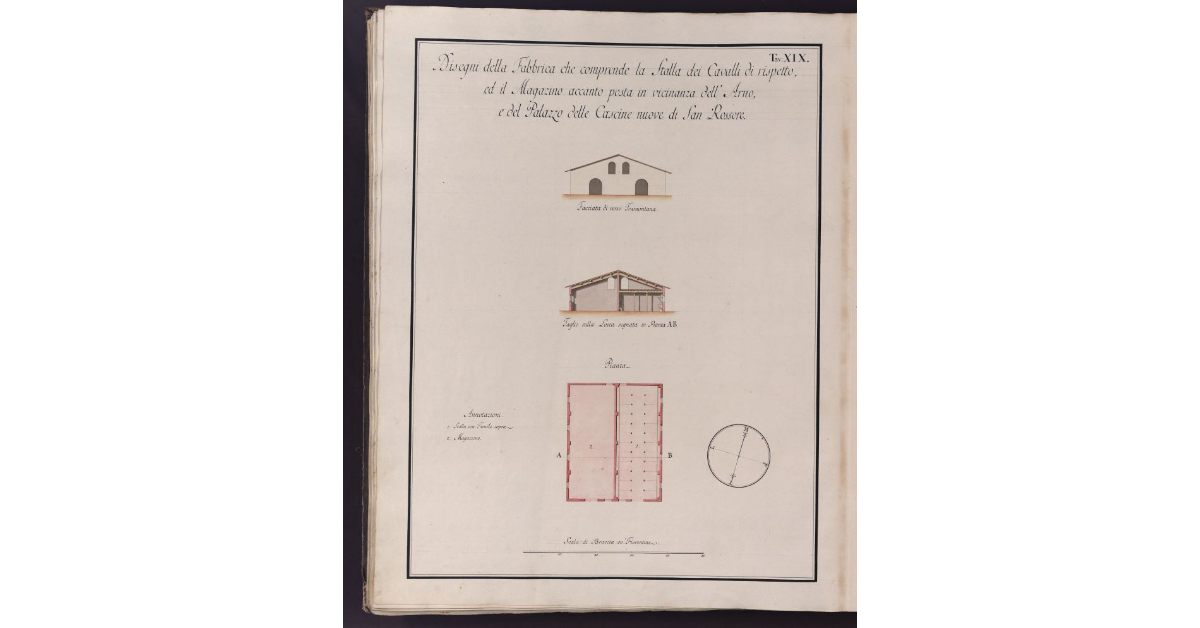

Nella tavola sono raffigurati il taglio lungo la linea AB, la facciata (verso mezzogiorno) e le piante del primo piano e del piano terreno dell’edificio posto fra il fiume Arno e il Palazzo delle Cascine nuove di S. Rossore, nel quale si trovano i quartieri del barcaiolo e di una guardia. In basso a sinistra è riportata anche la pianta di una fornace contigua.
